Máy căng đai ốc là gì? Phân loại và những điều bạn cần biết

CĂNG ĐAI ỐC LÀ GÌ?

Thiết bị căng đai ốc thủy lực hay còn gọi là Hydraulic Tensioners là dụng cụ siết bulong bằng phương pháp kéo giãn bulong trong giới hạn bền kéo của nó. Hay nói cách khác Căng đai ốc tạo ra lực ép của mối ghép bằng cách kéo giãn bulong.
Lực căng của mỗi size bulong được tính toán dựa trên phần mềm chuyên dụng của hãng. Cài đặt lực căng bằng cách cài đặt áp suất thủy lực ở bơm.

Ưu điểm của Thiết bị căng đai ốc thủy lực

  • Siết được cùng lúc rất nhiều con đai ốc bằng phương pháp nối tiếp. Hoặc siết full tất cả đai ốc của mặt bích mà không phương pháp nào có được.
  • Độ chính xác rất cao.
  • Đặt biệt ứng dụng cho siết bích các đường ống, bích trụ tháp.
  • Giảm được ma sat sinh ra trong quá trình siết đai ốc. Thích hợp cho mọi yêu cầu an toàn cháy nổ cho môi trường oil & gas.

Ứng dụng của Thiết bị căng đai ốc thủy lực:

  • Là thiết bị không thể thiếu trong siết mặt bích trong các nhà máy lọc dầu, các công trình oil & gas, đường ống.
  • Ứng dụng siết bích cho các đường ống dẫn hóa chất, nước sạch, nước thải.
  • Sử dụng siết tháp điện gió với các vị trí từ chân tháp đến cánh: đai ốc móng, các đốt, nóc tháp, hộp số, trục chính, cánh.
  • Đặc biệt sử dụng trong các công trình ngầm, offshore/subsea.

Kết cấu của Căng đai ốc thủy lực bao gồm 4 phần:

  • Pullers: xoay theo bước ren của đai ốc, truyền lực kéo từ cylinders
  • Cylinders: đây là bộ phận quan trọng nhất, truyền lực kéo bằng áp lực dầu.
  • Bridge: bệ đỡ tạo phản lực kéo.
  • Socket/nut: xoay ecu/đai ốc sau khi kéo.

Các loại Căng đai ốc thủy lực:

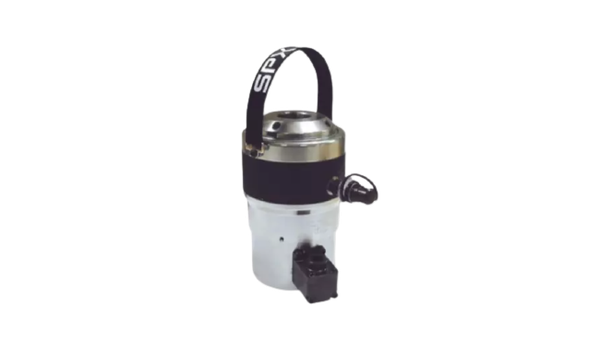

1. Loại tiêu chuẩn (Topside):
Loại Topside Standard này được sử dụng phổ biến trong công nghiệp. Là loại cơ bản nhất, ứng dụng trong tất cả các nhà máy lọc dầu, công trình dầu khí. Loại này sau khi siết ecu và xả áp ở bơm, bulong sẽ tự co kéo pullers, cylinder về chậm dần. Mỗi thiêt bị tiêu chuẩn với 1 đầu nối nhanh để lắp ống dây dẫn dầu, nối tiếp với nhau thành hệ thống bởi đầu chia tích hợp trên ống dây. Gọn hơn vẫn có lựa chọn lắp thêm 1 đầu nối nhanh vào thiết bị để nối tiếp.

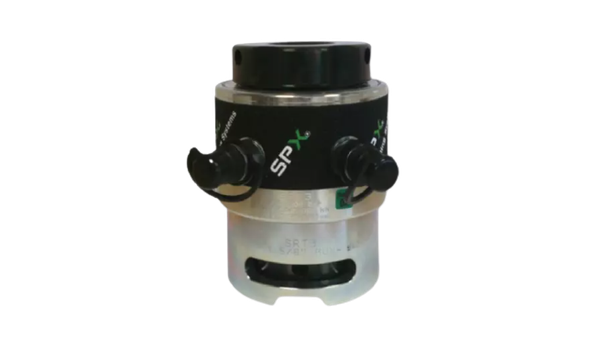

2. Loại có lò xo (Spring):
Để khắc phục hồi về chậm của dòng Topside, loại này được tích hợp lò xo bên trong cylinder. Sau khi xả áp, lò xo kéo cylinder về nhanh hơn.

3. Đai ốc thủy lực (Hydraulic nut):
Đai ốc thủy lực là biến thể của Máy căng đai ốc thủy lực. Về nguyên lý là như nhau nhưng sẽ cắt giảm đi một số phần để giảm tối đa độ cao của tools phù hợp với điều kiện sử dụng.

  • Có loại sẽ cắt giảm đi Pullers giữ nguyên Socket, Bridge. Đường kính trong của cylinders được gia công ren để xoáy theo ren bulong. Nó sẽ giữ vai trò cả Pullers và Cylinder.
  • Có loại sẽ cắt giảm cả Pullers, socket và Bridge. Loại này không dùng đai ốc mà ép chết vào bulong.

4.Loại dùng dưới nước (Subsea):

Máy căng đai ốc được thiết kế đặt biệt để hoạt động trong môi trường nước biển.
–  Pullers được thiết kế dạng 2 mảng ghép với nhau bằng lò xo.
–  Cylinder và Bridge liền với nhau thành body tools để không rơi rớt khi thao tác ngầm dưới nước.
–  Được chế tạo bằng vật liệu chống ăn mòn nước biển.
–  Các seal, o-ring làm kín, đầu nối nhanh không rò nước.

5.Loại dùng cho tháp điện gió (Wind Tensioner):
Với ứng dụng siết trụ tháp điện gió, tùy từng vị trí khác nhau mà sẽ có một model chuẩn theo kiểu dáng hình học, lực căng, thể hiện hành trình và cách siết đai cốc khác nhau.
Các vị trí siết bao gồm:

  • Bích Chân móng.
  • Bích kết nối giữa các đốt thân.
  • Chân đế hộp số.
  • Trục chính.
  • Cánh.

Để biết thêm thông tin chi tiết về sản phẩm này hãy tham khảo trực tiếp với chúng tôi hoặc bạn có thể xem thêm về sản phẩm trên trang web nhé!
